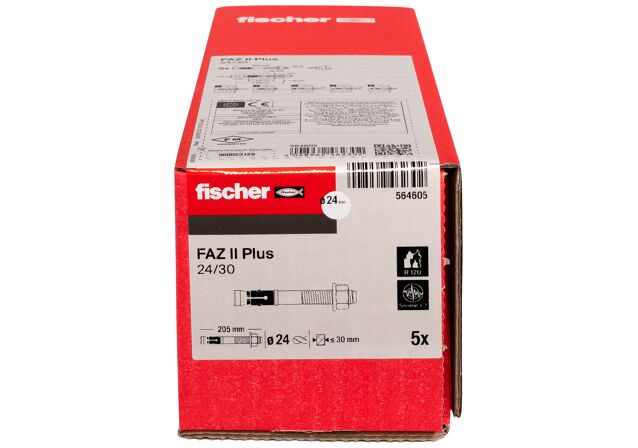

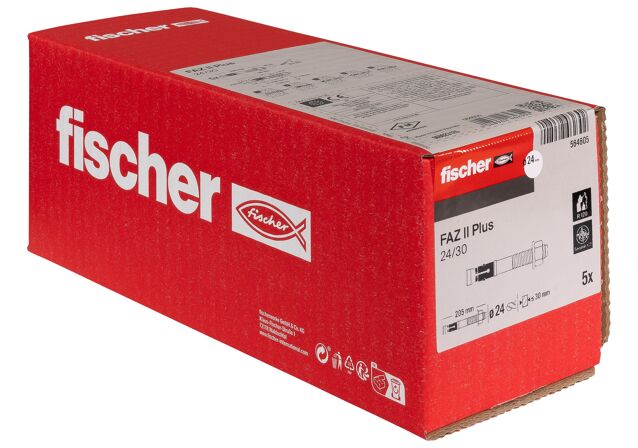

Art.-No. 564605

FAZ II Plus 24/30 ZP

Name: FAZ II Plus 24/30 ZP
Brand: fischer

Variantes do produto

Descarregar dados de imagem

Para as exigências superiores. Potente e flexível

Vantagens

Montagem rápida e fácil sem necessidade de limpeza dos furos (M8-M24).
Numerosos certificados de aprovação para diferentes materiais de substrato (betão C12/15-C80/90, betão de fibra de aço, tijolo sólido sílico-calcário) aumentam o número de aplicações e campos de utilização.
Com a nova avaliação (ETA), as resistências à tração aumentam decisivamente. Consequentemente, são necessários menos pontos de fixação e ancoragens.
A nova ETA confirma a utilização da FAZ II Plus para cargas dinâmicas para os diâmetros M16-M24.
O processo de instalação rápida da FAZ II Plus proporciona uma solução de fixação eficiente para aplicações dinâmicas com ciclos de carga baixos (M16-24) com um ponto de fixação imediatamente carregável.
A avaliação ETA, juntamente com outros relatórios de ensaio (RWS, ZTV, ETK), garante cargas elevadas em caso de incêndio.
Uma avaliação externa independente confirma a vida útil das ancoragens até 120 anos. Assim, a FAZ II Plus dura mais de um século e é perfeitamente adequado para grandes projectos de construção de longa duração (M10-M16).
A FAZ II Plus permite a absorção de cargas sísmicas elevadas da categoria de desempenho C1 e C2 para os diâmetros M10-M24 com e sem a utilização do disco de enchimento FFD na instalação.
As profundidades de ancoragem variáveis permitem um ajuste milimétrico e exato às cargas.
A primeira ancoragem de parafuso M6 com opção de avaliação ETA 1 garante uma ancoragem segura e aprovada.

A ancoragem perno fischer FAZ II Plus é uma ancoragem de aço para as mais exigentes necessidades, com alta resistência à tração e uma ampla gama de aplicações. As cargas pesadas podem ser fixadas em betão fissurado utilizando a ancoragem de aço. A FAZ II Plus é mais fácil e mais rápida de colocar devido à eliminação da limpeza dos furos (M8-M24). O clipe de expansão testado e comprovado introduz, com segurança, as cargas no betão e permite uma capacidade de carga elevada e imediatamente carregável, mesmo em aplicações dinâmicas. Por exemplo, a ancoragem de aço é ideal para a fixação de grades, suportes para cabos, consolas e para cargas dinâmicas, como plataformas elevatórias, correias transportadoras e bombas.

Aplicações

Construções em aço
Guarda-corpos
Consolas
Túneis
Lifts
Plataformas elevatórias
Correias transportadoras
Bombas
Escadas
Suportes para cabos
Máquinass
Escadas
Fachadas
Construções em madeira

Materiais de construção

Aprovado para:

Betão C20/25 a C50/60, fissurado e não fissurado

Também indicado para:

Betão C12/15 - C80/95 (classificação disponível)
Betão de fibra de aço (classificação disponível)
Tijolo sólido sílico-calcário (classificação disponível)

Poderá encontrar informações, em pormenor, sobre os materiais de construção nos documentos técnicos.

Aprovações

ETA-19/0520
ETA-20/0897
DoP No. 0334
DoP No. 0337
3023222
ESR-2948
BZS D 23-607
EPD-Kiwa-EE-181454-EN

Funcionamento

A FAZ II Plus é adequada para a instalação pré-posicionada e de passagem e é também ideal para instalação afastada devido à rosca longa.
Ao aplicar o binário, o parafuso cónico é puxado para dentro da manga de expansão e expande-a contra a parede do furo.
A ancoragem é colocada de acordo com a aprovação quando o binário de instalação predefinido é atingido.
Em caso de instalação em série, recomendamos a utilização das ferramentas de fixação de parafusos de ancoragem FABS ou FA-ST II.
Em caso de exigências sísmicas, o espaço anular pode ser preenchido com o disco de enchimento FFD.
Para cargas dinâmicas, é utilizado um “conjunto dinâmico” adicional, que é preenchido com argamassa de injeção (resistência à compressão ≥ 50 N/mm², por exemplo: FIS V Plus, FIS EM Plus, FIS HB ou FIS SB) após a instalação.

Push-through installation with hexagon nut

1 / 5

Without borehole cleaning

1 / 6

Push-through installation of the cup nut version with setting gauge

1 / 8

Certificação ETA
Certificação ICC
Aprovação Sísmica	C1 / C2
Diâmetro do orifício de perfuração ( d₀ )	24
Profundidade mínima do furo de perfuração para fixações de encaixe ( h₂ )	185
Comprimento máximo útil hef,max./hef,min. ( t_fix )	30 / -
Comprimento da ancoragem	205
Rosca ( Ø x Comprimento )	M24 x 58
Largura através de porca	36
Torque de instalação ( T_inst )	270
Embalagens	Caixa dobrável
Quantidades	5
GTIN (EAN-Code)	4048962462302

ETA Certification Document

pdf, ETA-19/0520

European Technical Assessment for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR - Mechanical fasteners for use in concrete

Criado em 24/05/2023

ETA Certification Document

pdf, ETA-20/0897

European Technical Assessment for fischer Bolt Anchor FAZ II Plus dynamic - Post-installed fasteners in concrete under fatigue cyclic loading

Criado em 22/05/2023

DOP - Declaration of Performance

pdf, DoP No. 0334

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR (Mechanical anchor for use in concrete)

Criado em 31/05/2023

DOP - Declaration of Performance

pdf, DoP No. 0337

Declaration of Performance for for fischer Bolt Anchor FAZ II Plus dynamic (Post-installed fastening in cracked or uncracked concrete)

Criado em 05/06/2023

Factory Mutual

pdf, 3023222

FM Approval - Certificate of Compliance

ICC Certification

pdf, ESR-2948

ICC-ES Evaluation Report

Válido de 01/01/2024
a 31/01/2026

Swiss shock certifcate

pdf, BZS D 23-607

Approval for fischer Bolt Anchor FAZ II Plus, FAZ II Plus R, FAZ II Plus HCR M10 - M24

Válido de 24/07/2023
a 30/06/2033

EPD - Environmental Product Declaration

pdf, EPD-Kiwa-EE-181454-EN

Environmental Product Declaration for fischer Bolt anchor FAZ II Plus ZP

Válido de 16/12/2024
a 16/12/2029

Load Table

pdf,

Bolt anchor FAZ II Plus - Permissible loads of a single anchor in normal concrete of strength class C20/25.

Load Table

pdf,

Bolt anchor FAZ II Plus dynamic - Design values for cyclic fatigue loading of a single anchor in cracked or non-cracked normal concrete of strength class C20/25.

Marketing Documents

pdf,

FAZ II Plus.
